矿物质电缆是什么，一文读懂

在建筑工程防火设计规范中法律明确规定消防系统需使用矿物绝缘电缆，才能通过消防验收。因此，可见矿物绝缘电缆的重要性。那么，什么是矿物质电缆呢，是不是在矿场使用的呢?所谓矿物质电缆（Mineral insulated cable）通称MICC或MI电缆：是以铜护套包裹铜导体芯线，并以氧化镁粉末为无机绝缘材料隔离导体与护套的电缆，最外层可按需选择护套。可连续工作温度为250℃，在950℃-1000℃时可持续供电3小时，非常时期可达1083℃工作（也即接近铜的熔点），因高温环境持续工作的优越特性，决定了它适用于额定电压1000V以下的线路。是常见火灾发生过程中保证消防逃生系统装置运转正常供应电力输送的电缆，跟常用电缆的主要不同点就是本身不具可燃性，也不会由于过载电流而成为火灾源头，即时在火灾燃烧状况下依然可保维持电路完整性一段时间，为逃生争取相对长时间。

总结：核电站、冶金、化工、矿井、航天、高层建筑、机场、码头、地下铁道等客流集中场所，用以保障火灾情况下消防水泵、消防电梯、重要负荷、应急疏散指示、以及防、排烟系统等重要消防设备用电。用以保障火灾情况下消防水泵、消防电梯、重要负荷、应急疏散指示、以及防、排烟系统等重要消防设备用电。

一、矿物质电缆结构：

高导电率的铜导体、矿物(氧化镁)绝缘材料、无缝铜管套组成，当电缆用于对铜有腐蚀的场合时，外层再加一层防腐保护外护套。

1、电缆导体：由高导电率的金属铜作导体。

2、绝缘层：采用耐高温，不燃烧的无机矿物质作绝缘材质。

3、隔离层：采用无机矿物质材质。

4、外护层：采用低烟无毒的塑性材质，有良好的防腐蚀特性。

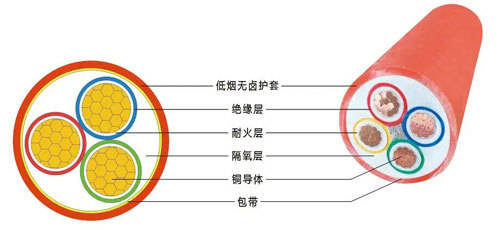

矿物质电缆结构图

二、矿物质电缆特点

　　1、高耐火高安全性：因为电缆全都是用无机物组成，其实它本身不会引起火灾，是不可能燃烧或助燃，但是因为铜的熔点是1083℃，矿物绝缘层也是1000℃以上熔点，其中氧化镁的熔点是2800℃。所以在其温度不超过1000℃时，电缆结构不会出现问题。因此在绝大部场景是不会因熔化或燃烧，更不会传播火种。矿物绝缘电缆绝缘层是由无机材料制成如：氧化镁，它不会放出任何烟雾和有害气体，而相比之下，传统的电缆（包括阻燃、低烟低卤、低烟无卤和其相应的耐火电缆）在着火、被火烧或长期过载绝缘受损时烟雾和有害气体都会在。相比常用的聚氯乙烯电缆（普通型、阻燃型、耐火型等）最高使用温度为70℃，超过此温度绝缘层老化加速，缩短寿命，容易引发火灾。按照英国BS6387标准耐火测试，只有矿物绝缘电缆能满足以下三种测试：A：明火燃烧950℃，持续3小时，B：明火燃烧650℃，喷淋水持续15分钟， C：明火燃烧950℃，每隔30秒用重物撞击，而国产的耐火电缆（NH—VV）只能满足GB12666.6-90耐火测试中A类测试：明火燃烧950℃，持续90分钟。而大多数厂家生产的耐火电缆仅能 满足B类测试；明火燃烧750℃，持续90分钟。

　　2、防爆特性，因为矿物绝缘电缆采用金属护套作为保护层，那么可燃性气体，油汽，火焰就不可以到达与电缆连接的电器设备，所以我们说电缆具备防爆特性。

　　3、耐腐蚀性寿命长，铜有较好的耐蚀性，而且在正常使用的环境下是无需任何附加的保护，因此我们说电缆有很好的耐腐蚀性。电缆采用低烟无卤高阻燃材料作护套具有高耐腐蚀性在，特殊的环境条件下要是对铜有较强的腐蚀作用的环境中，那么就需要在电缆外面再加一层PVC外护套，导体、绝缘及护套三者间致密压实体。因而不但具有防止水、潮气、油及一些化学物质的侵害,从而适用于有爆炸危险的地方和各种防爆设备、器材的连线。

4、载流量大

由于矿物绝缘电缆正常使用温度可以达到250℃。IEC60702规定矿物绝缘电缆连续工作温度是105℃。这是考虑到终端密封材料和安全需要，即使这样，它的截流量还远远超过其他电缆，因为氧化镁粉具有比塑料更好的导体系数，所以同样的工作温度,截流量更大，对于16平方毫米以上的线路，可以降低一个截面，对不允许人接触的地方，可以降低两个截面。

三、矿物质电缆用途：

1、普通照明、应急照明、火灾报警、消防电气线路、应急电梯和升降设备线路、计算机房控制线路、主干分干配电系统线路、双电源控制线路、烟气排放和通风线路、大动力线路、潜在危险爆炸线路等场所、发电机房输电线路。

2、核电站、冶金、化工、矿井、航天、高层建筑、机场、码头、地下铁道等客流集中场所，用以保障火灾情况下消防水泵、消防电梯、重要负荷、应急疏散指示、以及防、排烟系统等重要消防设备用电。用以保障火灾情况下消防水泵、消防电梯、重要负荷、应急疏散指示、以及防、排烟系统等重要消防设备用电。

四、矿物质的一般型号：

1、BTTZ：由于采用无缝铜管金属套+氧化镁矿物绝缘，又称刚性矿物绝缘电缆;型号有BTTVZ、BTTYZ、BTTQ、BTTVQ、BTTYQ等，BTTZ电缆没有五芯的，因为铜管可以作为接地线使用，所有型号中防火性能最优。

2、YTTW：由扎纹铜护套+无机矿物绝缘组成，是BTTZ改良型号属于柔性矿物绝缘电缆，型号有YTTWY、YTTWV、BTTRZ、RTTZ、BTTW、BTTE、BTWTZ等

3、NG-A(BTLY)：采用铝管金属护套加无机矿物绝缘，型号有：BTLV、BTWGLY、TBTRZL、TBTRZLY、BTMMRZ等。

4、BBTRZ：矿物质电缆中没有金属护套的防火电缆，型号有：BTWYZ、BTYRZ等。
