高压电缆载流量对照表文库

文章出处: 网责任编辑: 作者: 人气:- 发表时间:2018-08-28 09:08:00
分享到:

高压电缆是电力电缆的一种,是指用于传输10KV以上的电力电缆,多应用于电力传输的主干道。对于35KV以下的电缆,载流量还是和一般的电缆一样计算。对于35KV及以上的电缆,应该按照经济电流密度来进行计算载流量。接下来小编就为大家介绍一下高压电缆载流量对照表、计算公式及影响条件。

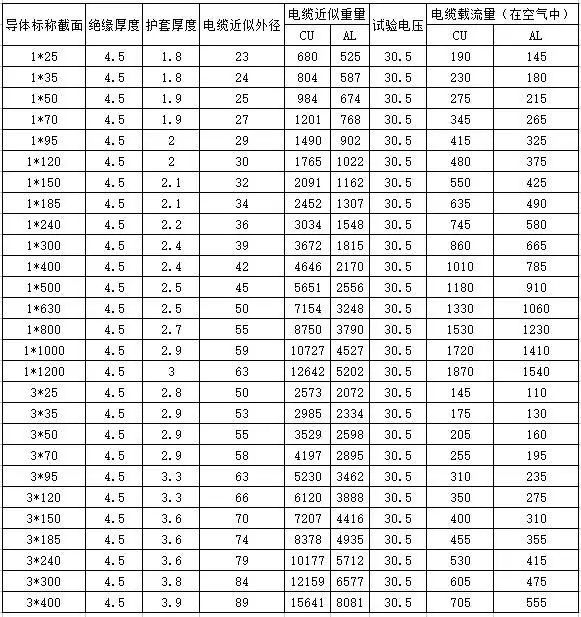

 高压电缆载流量对照表(以10KV高压电缆为例)

  YJV、YJLV-8.7/10KV、8.7/15KV交联电力电缆

  高压电缆载流量计算公式

  对于35KV及以上的电缆,在理论上讲,高压电缆载流量计算公式:

  最大载流量(J)=电缆断面积(A:mm2)×经济电流密度(J:A/mm2)

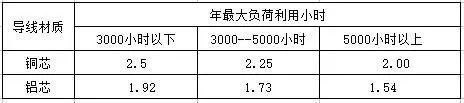

  电缆经济电流密度表:


  经济电流密度的单位是:安/平方毫米

  高压电缆载流量影响条件

  以上公式为理想的条件下,高压电缆载流量的计算,对于实际使用中,电缆系统运行环境及运行参数对导体截面选择有非常大的影响,相同导体截面的电缆在不同环境和运行条件下,其载流量差别非常大。下面将逐个分析影响电缆载流量的各种因素。

 1、电缆的埋设深度

  为了保护埋设于地下的电缆,减少或者避免外力对其影响,一般电缆线路均要保证一定埋深。但是随着埋深加大,电缆散热条件也随之变差,在允许最高运行温度相同的条件下,电缆载流量也随埋深加大而变小。


 2、多回路电缆的互热效应

  当电缆多回路以密集形式敷设时,由于互热效应将使多回路电缆之间散热条件变差,所以载流量也相应地减少。


 3、同回电缆相间距的影响

  与多回电缆间互热效应类似,同回电缆相间也存在互热效应。


  4、电缆系统周围土壤温度

  电缆截面选择也就是确定电缆允许电流,而允许电流是由芯线允许温度决定的。芯线温度不但与电流有关,也取决于周围媒介温度与热阻。故埋地电缆周围土壤温度对载流量有较大影响。


 5、土壤热阻系数

  在初步评估电缆载流量时,如土壤没有非正常地干燥或与热性。

  通常对于较大规模的电缆系统,要求在设计前进行线路勘察时,作较详细测量,确认线路沿线土壤热阻系数。另外也应考虑到土壤热阻系数随季节变化。


6、其他相关数据

  若电缆不是直埋敷设而是敷设在导管中,再埋设在地下,则除了需要收集以上的运行和环境数据外,还需导管的热阻系数,其也是影响电缆载流量的重要数据。

  以上内容就是小编为大家介绍的关于高压电缆载流量对照表、计算公式及影响条件的相关内容。电缆对我们的日常生活有着至关重要的作用,建议正确考虑电缆的载流量(尤其是高压电缆)最好查手册和制造商提供为好。
