电缆线规格型号平方怎么看?
电缆线规格型号是代表了该电缆的特性和芯数及截面积,是电缆选型重要参考数据,每个电缆线字母数字都有特殊含义;下面雷竞技电竞平台 电缆小编就来介绍下电缆线规格型号平方怎么看?电缆规格型号表大全。
一、电缆线规格型号平方怎么看?
1、根据国家标准规范:电缆线表面应有制造厂名、产品型号、规格平方和额定电压等标志参数。在电缆线使用过程中发生问题时能及时找到制造厂,消费者在选购电缆线时务必注意这一点。同时消费者在选购电缆线时应注意合格证上标明的制造厂名、产品型号、额定电压与电线表面的印刷标志是否一致,防止冒牌产品。
电线中平方是什么意思?
电线的平方就是指电线的横截面积,一般不包括它的绝缘层,只是内部的铜线或铝线,而电线是圆形的,也就是指它的圆形横截面的面积,用平方毫米作为它的单位。不同平方的电线,它的横截面积大小是不一样的,在购买电线的时候,可以根据电器的功率挑选,这样才能选到合适的电线。
电线是指芯数少、产品直径小、结构简单的产品。用于电力、通信及相关传输用途的材料。同时电线也是用于传导电能使用的载体。
电缆线规格型号格式:YJV-3*185+2*95,型号+几乘几这种格式表示第一个几指的电缆芯数,第二个几指的是单芯的截面积;表示有3芯截面185平方和2芯截面95平方毫米组成的一根YJV电缆线。
电缆线规格型号平方计算公式:用游标卡尺测量测量金属线直径(用D表示)。计算电缆线铜导体横截面,公式为:S=3.14*(D/2)*(D/2),即圆的面积公式。多股线芯胶合而成的,计算出单股截面积后乘以总股数就可以了。
举例电缆线规格型号平方怎么看:WDZAYJV-0.6/1.0-4×95+1×50:WD——无卤低烟,ZA——阻燃A类,YJ——交联聚乙烯绝缘,V——聚氯乙烯护套或以聚氯乙烯为基料的阻燃护套,0.6/1.0——电缆的额定耐压Uo/U=0.6/1.0kV,4×95+1×50——为五根导体绝缘线芯的电缆(即5芯电缆),其中,4根95平方毫米导体绝缘线芯,外加一根50平方毫米的导体绝缘线芯。
二、电缆规格型号表大全
常用电缆规格表

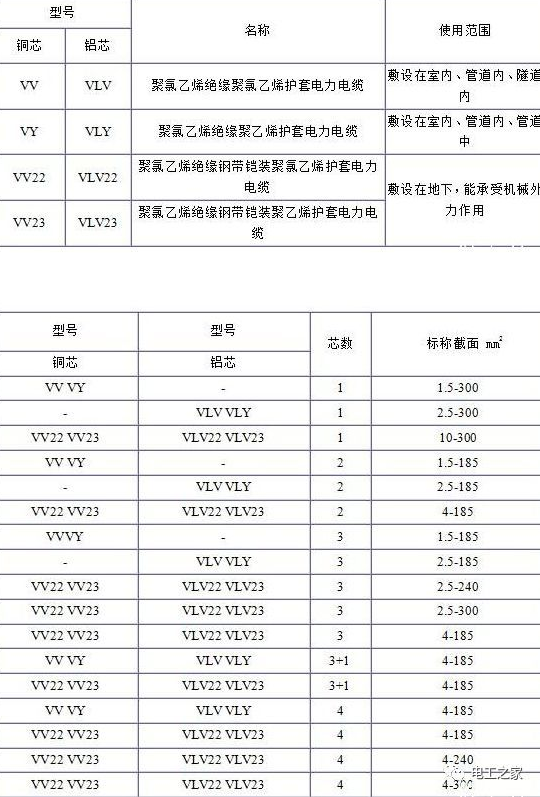

1、VV、VLV、VV22、VLV22电缆规格型号表

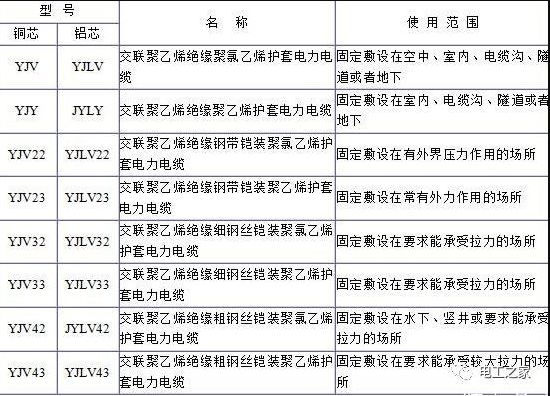

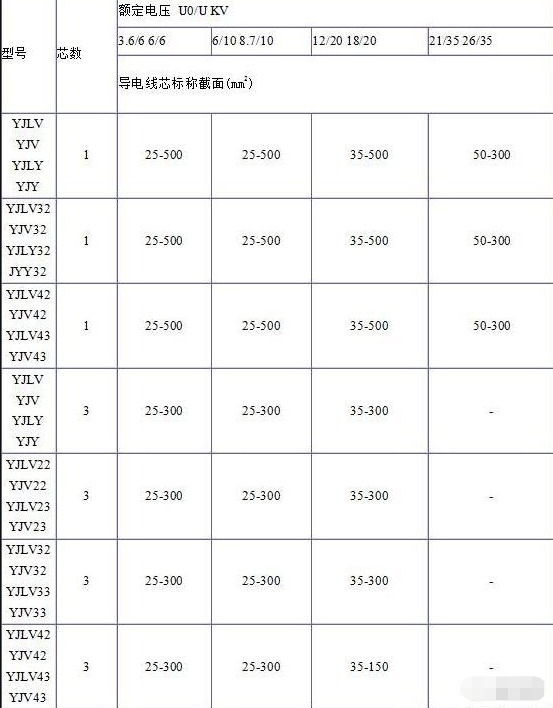

2、YJV、YJV22、YJV32、YJV42、YJV43、YJLV、YJLV22、YJLV32等电缆规格型号表

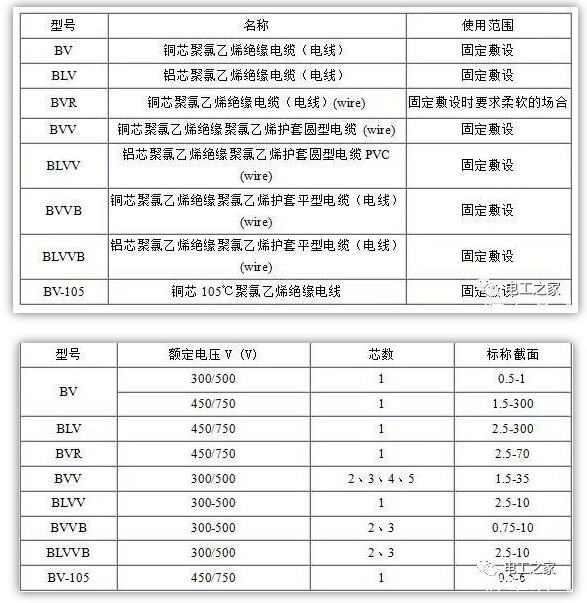

3、BV、BLV、BVR、BVVB、BVV电缆规格表

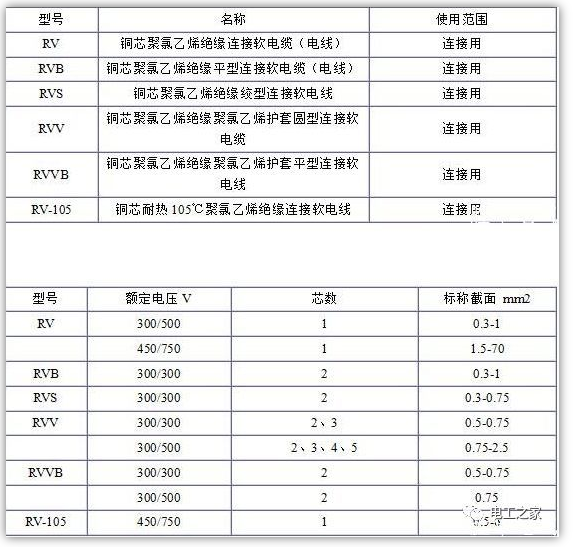

4、RV、RVB、RVS、RVV、RVVB电缆规格表
5、RVP、RVVP电缆规格表

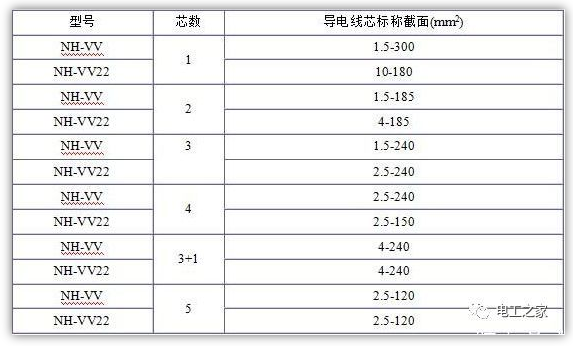

6、NH-VV、NH-VV22电缆规格表
常用固定敷设电线(所谓硬线)
1、1平方毫米,规格是1根/1.13mm;
2、1.5平方毫米,规格是1根/1.37mm;
3、2.5平方毫米,规格是1根/1.76mm ;
4、4平方毫米,规格是1根/2.24mm;
5、 6平方毫米,规格是1根/2.73mm;
6、10平方毫米,规格是7根/1.33mm;
固定敷设柔软电线(所谓软线)有:
1、1平方毫米,规格是7根/0.43mm ;
2、1.5平方毫米,规格是7根/0.52mm ;
3、2.5平方毫米,规格是19根/0.41mm;
4、 4平方毫米,规格是19根/0.52mm ;
5、6平方毫米,规格是19根/0.64mm ;
6、10平方毫米,规格是49根/0.52mm。
扩展资料
主要应用
1、电力系统
2、信息传输系统
通信电缆主要包括市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、电磁线、电力通信或其它复合电缆等。
3、机械设备、仪器仪表系统
此部分除架空裸电线外几乎其他所有产品均有应用,但主要是电力电缆、电磁线、数据电缆、仪器仪表线缆等。
型号含义
1、V (V)—一第一个字母表示聚氯乙烯(塑料)绝缘,第二个字母表示聚氯乙烯护套。
2、L(L)——铝,无L则表示铜。
3、F (F)——复合型。
4、R——软线。
5、s——双绞。
6、X——绝缘橡胶。
7、ZR——阻燃(阻燃等级分为ABC,A为最高级,ZR在没有说明的情况通常表示最低C级。)
8、NH———耐火。
适用电气设备及照明装置:交流500V及以下或直流1000V及以下。

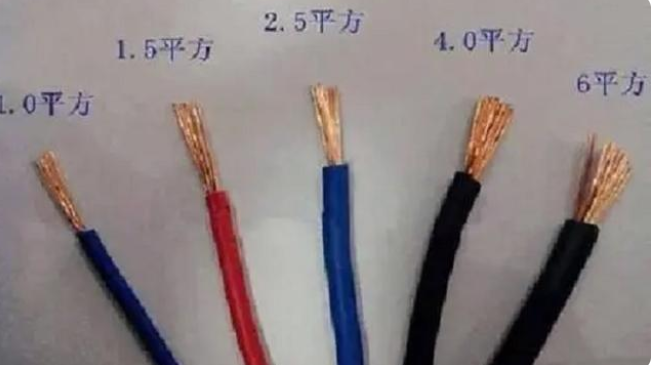

一、如何看是几平方的电线?
1、单股线判断方法:
1、剥去绝缘层,用游标卡尺测量测量金属线直径(用D表示)。
②、计算金属线横截面,公式为:S=3.14*(D/2)*(D/2),即圆的面积公式
③、根据计算结果判断电线规格,常用电线规格有0.75/1.0/1.5/2.5/4/6/10/16/25/35,单位为平方毫米。
2、多股线判断方法:
多股线需要按照以上方法计算单股的横截面积,然后乘以总股数即可。
